Ako vydrážkovať stenu pre elektroinštaláciu: postup, hĺbky a práca bez prachu

Drážky pre elektroinštaláciu sa vedú len vodorovne alebo zvislo, a to v inštalačných zónach podľa STN 33 2130 – napríklad 15 až 45 cm pod stropom alebo 10 až 30 cm vedľa dverí. Pre bežný kábel stačí drážka hlboká približne 20 mm. Najrýchlejšie a s najmenším prachom ju urobíte drážkovacou frézou s vysávačom triedy M. Zapojenie patrí elektrikárovi.

Článok je pre domácich majstrov, ktorí si pri rekonštrukcii chcú drážky pripraviť sami. Nájdete v ňom rozmery zón, limity pre nosné steny, porovnanie náradia, postup krok za krokom a hranicu medzi tým, čo zvládnete sami, a tým, čo musí urobiť elektrikár.

Kadiaľ smú viesť drážky: inštalačné zóny podľa STN 33 2130

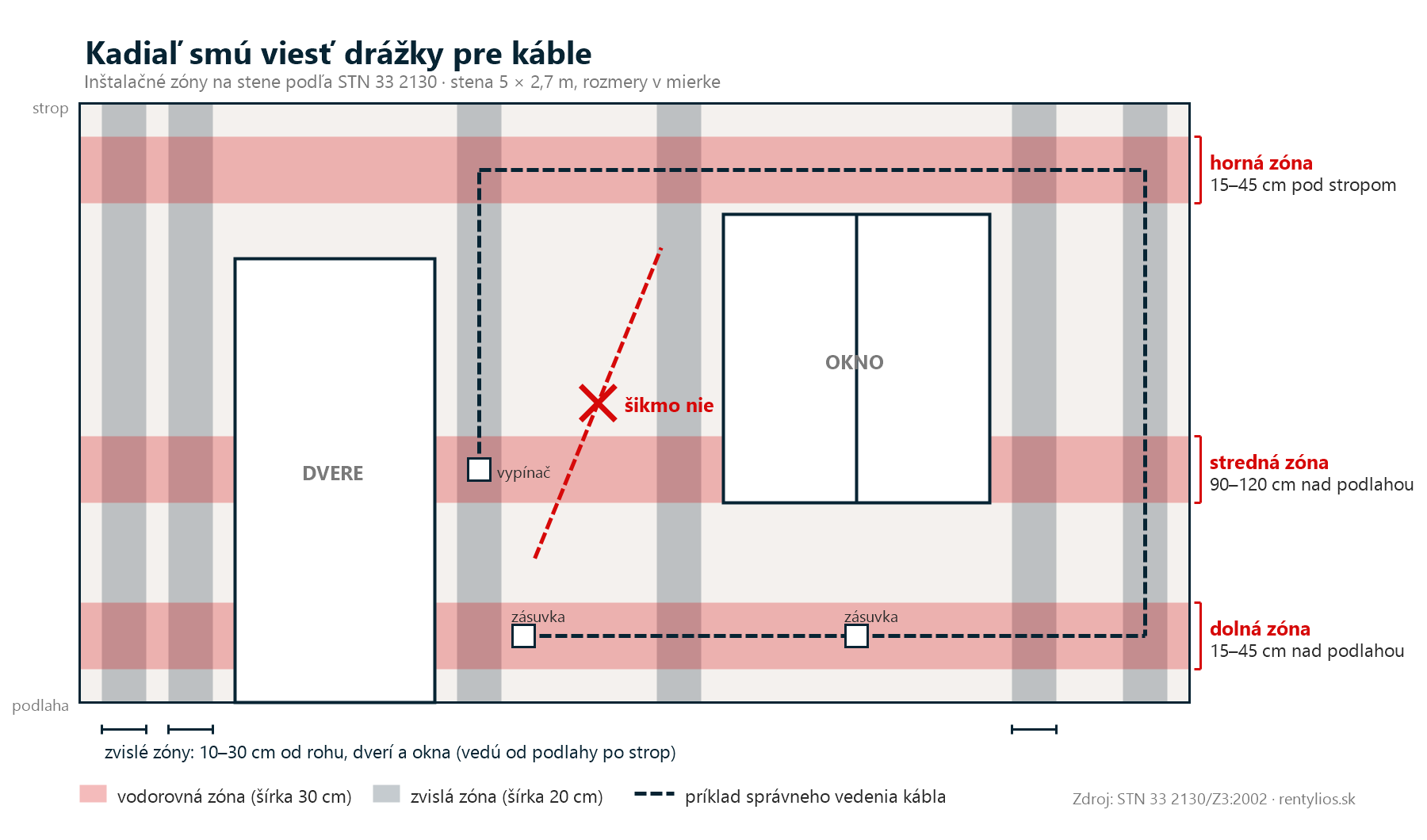

Skryté káble v stene sa podľa normy STN 33 2130 vedú iba vodorovne alebo zvislo a len v presne vymedzených pásoch – inštalačných zónach. Zmysel je jednoduchý: každý, kto bude neskôr do steny vŕtať, vie, kde môže kábel čakať a kde nie.

Zvislé zóny vedú od podlahy až po strop. Pre podlahy a stropy norma inštalačné zóny neurčuje. Rozmery vychádzajú zo zmeny STN 33 2130/Z3:2002.

Najčastejšie pokušenie je viesť kábel šikmo, najkratšou cestou od zásuvky k vypínaču. Ušetríte pár metrov kábla, ale kábel potom leží tam, kde ho nikto nečaká, a pri vŕtaní na poličku alebo obraz hrozí zásah vodiča. Aj keď je trasa cez zóny dlhšia, oplatí sa.

Aká hlboká a široká má byť drážka

Pre bežný kábel stačí drážka hlboká približne 20 mm a široká 20 až 30 mm. Svetelný kábel CYKY-J 3 × 1,5 má priemer zhruba 9 mm a zásuvkový CYKY-J 3 × 2,5 zhruba 10 mm, takže v 20 mm drážke zostane nad káblom miesto na maltu a omietku. Hlbšia drážka stenu zbytočne oslabuje a dáva viac práce so zapravovaním.

Pozor na nosné steny

V nosnej stene každý milimeter drážky oslabuje prierez, preto výrobcovia muriva uvádzajú, aké drážky sa smú urobiť bez statického posúdenia. Podľa podkladov výrobcu Wienerberger a portálu Dom z tehly platia tieto hranice:

Nula v tabuľke nie je preklep: v tenšej nosnej stene vodorovná drážka bez posúdenia statika dovolená nie je vôbec. Šírka drážky nesmie byť väčšia ako polovica hrúbky steny v danom mieste a koniec vodorovnej drážky má byť aspoň 50 cm od okenného či dverného otvoru. Presné hodnoty pre konkrétnu tehlu nájdete v podkladoch jej výrobcu.

Praktické pravidlo pre domácich majstrov: v nosných stenách veďte káble zvislo a vodorovné trasy plánujte do priečok. Ak neviete, či je stena nosná, považujte ju za nosnú. V panelových domoch sú nosné steny zo železobetónu s výstužou – drážkovanie do nich preberte so správcom domu alebo so statikom.

Otvory pre inštalačné krabice

Otvor pre krabicu sa nefrézuje, ale vyvŕta vŕtacím kladivom s vykružovacou korunkou – pre bežnú krabicu KU 68 s priemerom 68 mm. Stred otvoru si vyznačte ešte pred drážkovaním, aby drážka priamo nadväzovala na krabicu.

Drážkovacia fréza, uhlová brúska alebo sekáč?

Na viac než pár metrov drážok sa oplatí drážkovacia fréza: jedným prejazdom vyreže dva rovnobežné rezy v nastavenej hĺbke a s pripojeným vysávačom takmer nepráši. Uhlová brúska a sekáč sú vhodné skôr na krátke úseky a dorábanie.

Drážkovacia fréza Hilti DCH 150-SL používa kotúče s priemerom 150 mm a podľa výrobcu vyreže drážku až 50 × 50 mm. Laser premieta čiaru na stenu, takže drážka zostane rovná aj bez pomocnej latky, a hĺbka sa nastaví dorazom vopred.

Prach z drážkovania nie je len neporiadok

Prach z betónu, tehly a malty obsahuje respirabilný kryštalický oxid kremičitý, ktorý Medzinárodná agentúra pre výskum rakoviny (IARC) zaraďuje medzi karcinogény skupiny 1. Pri drážkovaní ho preto odsávajte priamo od nástroja vysávačom triedy M a noste respirátor FFP3.

Európska únia zaradila respirabilný prach kryštalického oxidu kremičitého smernicou (EÚ) 2017/2398 medzi karcinogény s limitnou hodnotou 0,1 mg/m³ pre pracoviská. Pre domácnosti tento limit neplatí, riziko pre pľúca je však rovnaké – a jemný prach sa pri drážkovaní rozšíri po celom byte.

Stavebné vysávače sa podľa normy EN 60335-2-69 delia do tried podľa toho, koľko prachu prepustí filter:

Rozdelenie tried vysvetľuje napríklad výrobca filtrov Hengst. Britský úrad pre bezpečnosť práce HSE pri drážkovaní betónu odporúča frézu s odsávaním priamo od nástroja, vysávač triedy M alebo H a respirátor s ochranným faktorom 20 – teda jednorazový FFP3 alebo polomasku s filtrom P3.

Bežný domáci vysávač ani obyčajný dielenský vysávač triedy L na drážkovanie nestačí. Vhodný je napríklad stavebný vysávač Hilti VC 40M-X triedy M s 30-litrovou nádobou a automatickým čistením filtra. Respirátor musí k tvári tesne priliehať – cez strniská a bradu tesní zle. K tomu patria ochranné okuliare a chrániče sluchu. Nábytok zakryte fóliou, dvere do ostatných miestností zatvorte a po práci upratujte vysávačom, nie metlou.

Postup drážkovania krok za krokom

Pri drážkovaní frézou s odsávaním postupujte v tomto poradí. Každý krok predpokladá, že trasy máte dohodnuté s elektrikárom.

1. Zakreslite trasy. Vyznačte na stene polohu krabíc a čiary drážok, len v inštalačných zónach. Pomôže vodováha alebo krížový laser.
2. Vypnite istič a preverte stenu. Vypnite okruh, v ktorom pracujete, a detektorom vedení skontrolujte, či v mieste drážky nevedie starý kábel alebo potrubie.
3. Nastavte hĺbku a šírku drážky na fréze podľa návodu výrobcu, pre bežný kábel približne na 20 mm hĺbky.
4. Pripojte vysávač. Hadicu vysávača triedy M nasaďte na odsávací nadstavec frézy a frézu zapojte do zásuvky na vysávači, aby sa zapínali spolu.
5. Nasaďte si ochranné pomôcky: respirátor FFP3, okuliare a chrániče sluchu.
6. Frézujte po čiare rovnomernou rýchlosťou. Frézu netlačte silou a nepáčte ňou do strán – kotúče sa zasekávajú a drážka je nerovná.
7. Vylomte stredový pás medzi oboma rezmi vylamovacím nástrojom alebo plochým sekáčom v kombinovanom kladive.
8. Vyvŕtajte otvory pre krabice vykružovacou korunkou v mieste, ktoré ste si vyznačili.
9. Drážky vysajte a nechajte elektrikára uložiť a upevniť káble a krabice.
10. Zapravte drážky opravnou maltou alebo sadrou podľa druhu steny, až keď sú káble uložené a skontrolované.

Na vylomenie stredu drážky a vŕtanie môžete použiť napríklad akumulátorové kombinované kladivo Hilti TE 4-22. Ak budete svietidlá či lišty kotviť do betónového stropu, rýchlejší než vŕtanie je nastreľovací stroj Hilti BX 4-22.

Čo urobíte sami a čo musí elektrikár

Vyznačiť trasy, vyfrézovať drážky a pripraviť otvory pre krabice zvládnete sami. Montáž a zapojenie elektroinštalácie nechajte elektrikárovi s osvedčením. Vyhláška č. 508/2009 Z. z. určuje, kto smie vykonávať činnosti na elektrických zariadeniach (§ 19 a nasledujúce), a nová inštalácia musí pred prvým uvedením do prevádzky prejsť odbornou prehliadkou a odbornou skúškou (§ 9).

Prakticky to znamená dohodnúť sa s elektrikárom ešte pred drážkovaním. Určí trasy, počet okruhov a prierezy káblov, takže drážky urobíte raz a správne. Keď je hrubá príprava hotová, platíte mu len za odbornú časť práce.

Najčastejšie chyby pri drážkovaní

Koľko stojí prenájom drážkovačky a vysávača

V požičovni Rentylios v Kežmarku stojí prenájom drážkovacej frézy Hilti DCH 150-SL 20 € na 4 hodiny a vysávača Hilti VC 40M-X triedy M 17 € na 4 hodiny. Všetky ceny sú s DPH a pri prenájme sa účtuje vratná záloha.

Stroje si rezervujte cez formulár pri produkte alebo telefonicky na +421 948 233 953 a vyzdvihnite si ich na prevádzke v Kežmarku. Ak zvažujete kúpu vlastnej drážkovačky, pomôže vám článok Kúpiť či prenajať? Ako ušetriť na profesionálnom náradí.
